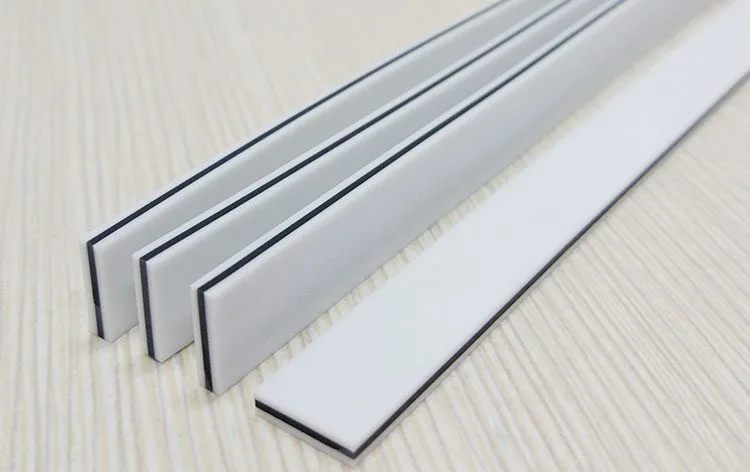

YCD/YCS-typ Zebra Strip-kontakter

YCD-typ zebraremsor stöds av isolerande silikongummi på båda sidor av det helt ledande lagret, vilket kan möta applikationer med krävande isoleringskrav.

Samtidigt, eftersom isoleringsskiktet är mjukare än det helt ledande skiktet, kan god kontaktprestanda uppnås i praktiska tillämpningar med endast en liten tryckkraft.

YCD-typ ledande gummikontakt isoleringsfoder är silikon naturlig färg (transparent), kan också göras enligt kraven i vit, grön och andra färger.

Strukturen för YCS-typ och YCD-typ är i princip densamma, men isoleringsfodret av YCS-typ har bara en sida, medan isoleringsfodret av YCD-typ har två sidor.

• YCD – dubbelsidig sandwich ledande remsa
• YCS – enkelsidig sandwich ledande remsa

Namnkonventioner för Zebra Strip Connectors

För att säkerställa att ledande gummikontakter görs korrekt, är namnkonventionerna följande:

Förladdningsförhållande och kurva

Den överlägsna elasticiteten hos zebrabandsanslutningar kan effektivt undvika risken för god kontakt med komponenter på grund av åldrande deformation och oavsiktligt fall av strukturella delar under användning av elektronisk utrustning, men med deformationen av strukturella delar och förändringen av kompressionskraften kommer kompressionsförhållandet och motståndet hos ledande gummianslutningar också att förändras, och det är nödvändigt att fullt ut överväga när man ställer in zebra-bandsdelar. Så här:

Spline: YCD 10×5× 2,5 mm CW0,8

Samband mellan tryckkraft och kompressionsförhållande

Motstånd vs kompressionsförhållande

Beräkningen av ledande gummikopplingsresistans kan refereras till med följande formel:

R = Resistansvärde (Ω)
CW = Konduktiv bredd (mm)
L = ledande längd (mm)
H = ledande höjd (mm)
ρ = volymresistivitet (Ω·cm)

Testprocessen bör bibehålla ett kompressionsförhållande på >5 % för att erhålla korrekta testresultat.

Beräkningen av tryckkraften hos en ledande gummikoppling kan beräknas med hänvisning till följande formel:

F = Tryckkraft (g)
D = Kompressionsförhållande D = (H-H1) ÷ H
E0 = Helt ledande skiktelasticitetsmodul 3,5 MPa
E1 = elasticitetsmodulen för isoleringsfodret 1,1 MPa
H = Ledande gummikopplingshöjd (mm)
W = Ledande gummikopplingsbredd (mm)
CW = Helt ledande lagerbredd (mm)
W1 = Isoleringsfoderbredd (mm) W2 = W-W1
L = Ledande gummikopplingslängd (mm)

Struktur och elektriska prestandadata

Implementeringsstandard: GB2439, GB/T528

Arbetsmiljödata
