YP-typ ledande gummikontakt

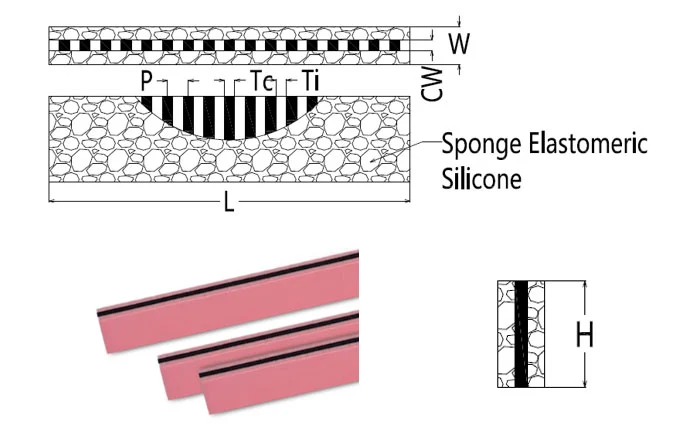

YP typ Zebra Connectors stöds av ett svampskummat isolerande silikonskikt på båda sidor av zebraskiktet för att möta fler applikationer där isolering är kritisk. Samtidigt är skumskiktet mycket mjukt, så i praktiska tillämpningar krävs endast en liten tryckkraft för att uppnå bra kontaktprestanda.

Namnkonventioner för Zebra Connectors

För att säkerställa att zebrakontakter görs korrekt, är namnspecifikationerna som följer:

Förspänningsförhållande och kurva

Den överlägsna elasticiteten hos ledande gummikontakter kan effektivt undvika risken för god kontakt med komponenter på grund av åldrande deformation och oavsiktligt fall av strukturella delar under användningen av elektronisk utrustning, men med deformationen av strukturella delar och förändringen av kompressionskraften kommer kompressionsförhållandet och motståndet hos ledande gummianslutningar också att förändras, och det är nödvändigt att fullt ut överväga när strukturella delar och ställa in konstruktionsdelar. Så här:

Spline: YP P0.1 10×5×2.5mm CW0.8

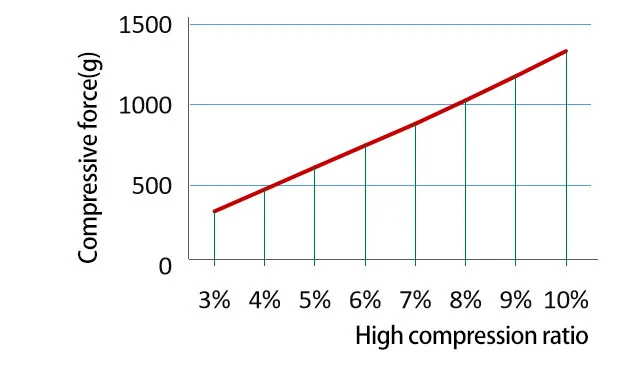

Samband mellan tryckkraft och kompressionsförhållande

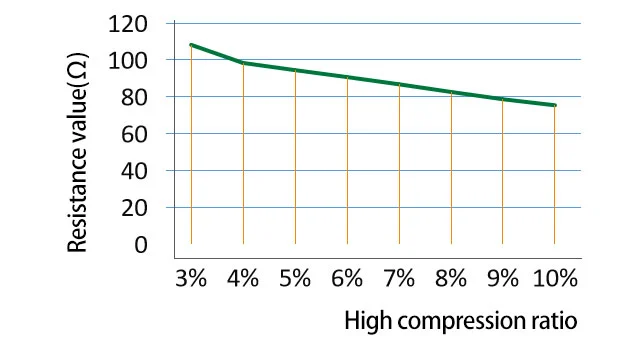

Motstånd vs kompressionsförhållande

Beräkningen av ledande gummikopplingsresistans kan refereras till med följande formel:

R = Resistansvärde (Ω)
CW = Konduktiv bredd (mm)
L = ledande längd (mm)
H = ledande höjd (mm)
ρ = volymresistivitet (Ω·cm)

Testprocessen bör hållas > 10 % kompressionsförhållande för att erhålla korrekta testresultat.

Beräkningen av tryckkraften hos en ledande gummikoppling kan beräknas med hänvisning till följande formel:

F = Trycktryck (g)
D = Kompressionsförhållande D = (H-H1) ÷ H
E0 = Zebraskiktets elasticitetsmodul 3,5 MPa
E1 = elasticitetsmodulen för isoleringsfodret 1,7 MPa
H = Ledande gummikopplingshöjd (mm)
W = Ledande gummikopplingsbredd (mm)
CW = Zebralagerbredd (mm)
W1 = Isoleringsfoderbredd (mm) W2 = W-W1
L = Ledande gummikopplingslängd (mm)

Data om struktur och elektrisk prestanda

Implementeringsstandard: GB2439, GB/T528

Arbetsmiljödata
