YS Typ ledande gummikoppling

De ledande gummianslutningarna av YS-typ stöds av isolerande silikongummi på båda sidor av zebraskiktet för att möta applikationer med isoleringskrav. Samtidigt, eftersom isoleringsskiktet är mjukare än zebraskiktet, kan god kontaktprestanda uppnås i praktiska tillämpningar med endast en liten tryckkraft.
YS-typ ledande gummikontakt isoleringsfoder är silikon naturlig färg (transparent), kan också göras enligt kraven i vit, grön och andra färger.

Namnkonventioner

För att säkerställa att ledande gummikontakter görs korrekt, är namnkonventionerna följande:

Förspänningsförhållande och kurva

Den överlägsna elasticiteten hos ledande gummikontakter kan effektivt undvika risken för god kontakt med komponenter på grund av åldrande deformation och oavsiktligt fall av strukturella delar under användningen av elektronisk utrustning, men med deformationen av strukturella delar och förändringen av kompressionskraften kommer kompressionsförhållandet och motståndet hos ledande gummianslutningar också att förändras, och det är nödvändigt att fullt ut överväga när strukturella delar och ställa in konstruktionsdelar. Så här:

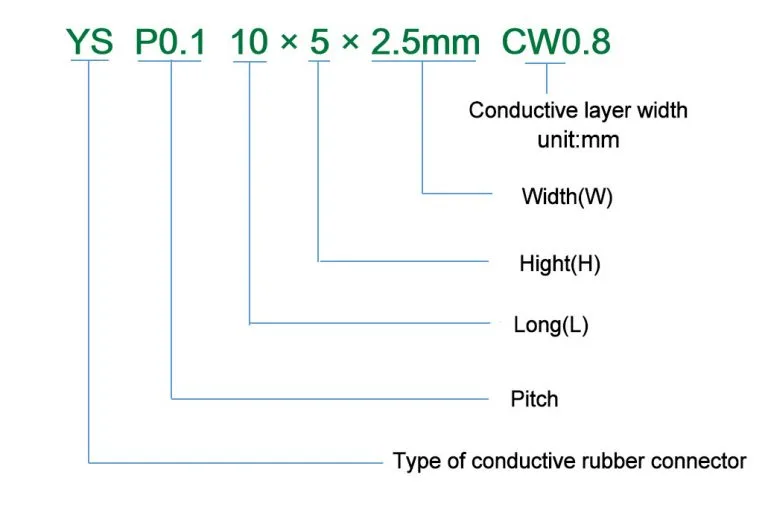

Spline: YS P0.1 10×5×2.5mm CW0.8

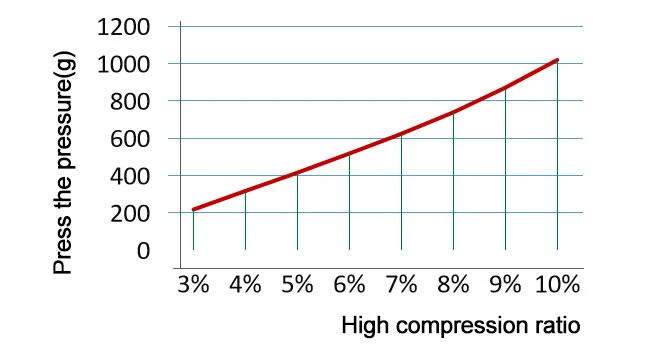

Samband mellan tryckkraft och kompressionsförhållande

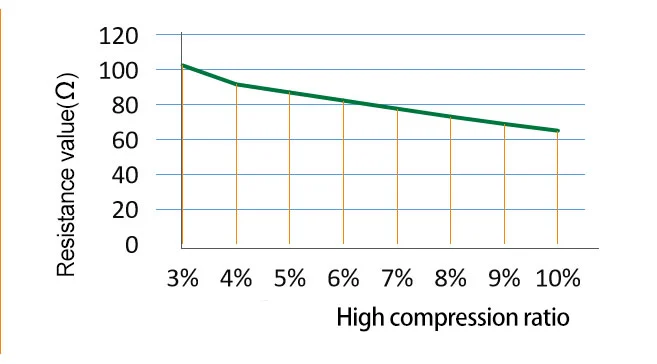

Motstånd vs kompressionsförhållande

Beräkningen av ledande gummikopplingsresistans kan refereras till med följande formel:

R = Resistansvärde (Ω)
CW = Konduktiv bredd (mm)
L = ledande längd (mm)
H = ledande höjd (mm)
ρ = volymresistivitet (Ω·cm)

Testprocessen bör bibehålla ett kompressionsförhållande på >5 % för att erhålla korrekta testresultat.

Beräkningen av tryckkraften hos en ledande gummikoppling kan beräknas med hänvisning till följande formel:

F = Tryckkraft (g)
D = Kompressionsförhållande D = (H-H1) ÷ H
E0 = Helt ledande skiktelasticitetsmodul 3,5 MPa
E1 = elasticitetsmodulen för isoleringsfodret 1,1 MPa
H = Ledande gummikopplingshöjd (mm)
W = Ledande gummikopplingsbredd (mm)
CW = Helt ledande lagerbredd (mm)
W1 = Isoleringsfoderbredd (mm) W2= W-W1
L = Ledande gummikopplingslängd (mm)

Data om struktur och elektrisk prestanda

Implementeringsstandard: GB2439, GB/T528

Arbetsmiljödata
